MyCat

一、Mycat

1、介绍

Mycat是开源的、活跃的、基于Java语言编写的MySQL数据库中间件。可以像使用mysql一样来使用mycat，对于开发人员来说根本感觉 不到mycat的存在。（伪装协议）

项目中，只需要将数据库连接换为mycat就可以了，其他都不需要动

官网：http://www.mycat.org.cn/

下载：http://dl.mycat.org.cn/

文档：https://www.yuque.com/books/share/6606b3b6-3365-4187-94c4-e51116894695/swswoy

2、安装

本文使用的版本是 1.6.7.4

需要安装 jdk ，并配置环境变量

下载后上传到服务器并解压

tar -vxzf Mycat-server-1.6.7.4-release-20210913163959-linux.tar.gz

解压后的文件结构

bin : 存放可执行文件，用于启动停止mycat
conf：存放mycat的配置文件
lib：存放mycat的项目依赖包（jar）
logs：存放mycat的日志文

如果使用的 mysql 版本较高，需要手动替换 lib 文件夹下的 mysql-conector-java 依赖，如果mysql不是使用8.0以上的，就不需要替换

然后需要对刚上传的jar进行授权

chmod 777 mysql-connector-java-8.0.17.jar

安装完成

3、核心概念

4、基本使用-水平分表

案例：对 tb_order 这张表进行水平分库，一个库在阿里云服务器，一个在阿里云RDS数据库。

确保 MySQL 数据库配置文件中已配置 lower_case_table_names=1 ，不区分大小写。

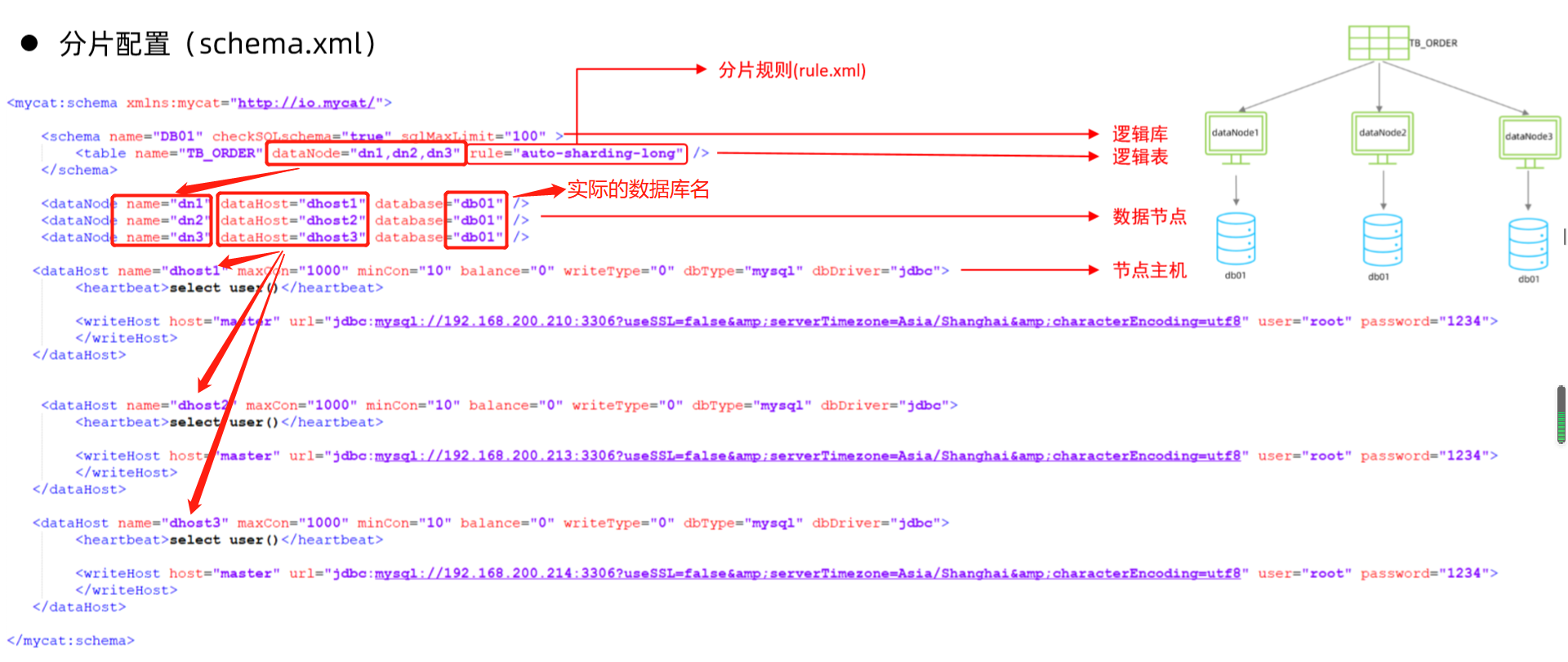

（1）分片配置

修改 mycat 安装目录下的conf下的 schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

    <!-- 逻辑库 -->
    <!-- name="库名" checkSQLschema="true" sqlMaxLimit="100" -->
    <!-- table name 属性使用逗号分割配置多个表,即多个表使用这个配置 -->
    <schema name="TESTDB" checkSQLschema="true" sqlMaxLimit="100">
        <!-- 逻辑表 dataNode=分片列表 rule=分片规则 -->
        <table name="tb_order" dataNode="dn1,dn2" rule="auto-sharding-long" />
    </schema>

    <!-- 分片，dataHost=节点主机 -->
    <dataNode name="dn1" dataHost="aliyun" database="my_test2" />
    <dataNode name="dn2" dataHost="rds" database="my_test2" />

    <dataHost name="aliyun" maxCon="1000" minCon="10" balance="0"
              writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
        <!-- 心跳 -->
        <heartbeat>select user()</heartbeat>
        <!-- 数据库连接信息,注意此处url参数之间用&amp;取代& -->
        <writeHost host="hostS1" url="jdbc:mysql://120.79.69.164:3306/my_test2?useUnicode=true&amp;characterEncoding=UTF-8&amp;serverTimezone=Asia/Shanghai"
                    user="root" password="Root_211964" />

    </dataHost>

        <dataHost name="rds" maxCon="1000" minCon="10" balance="0"
              writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
        <!-- 心跳 -->
        <heartbeat>select user()</heartbeat>
        <!-- 数据库连接信息 -->
        <writeHost host="hostS1" url="jdbc:mysql://rm-wz96qu13c8715za9kfo.mysql.rds.aliyuncs.com:3306/my_test2?useUnicode=true&amp;characterEncoding=UTF-8&amp;serverTimezone=Asia/Shanghai"
                    user="root" password="Root_211964" />

    </dataHost>

</mycat:schema>

（2）权限配置

修改 mycat 安装目录下的conf下的 server.xml

<!-- 确保这个id的生成策略为2 ，表示为根据时间戳 -->
<property name="sequnceHandlerType">2</property>
...
<!-- 配置用户权限 -->
<user name="root" defaultAccount="true">
    <property name="password">Root_211964</property>
    <!-- 用户可访问的逻辑库，多个库之间用逗号隔开 -->
    <property name="schemas">TESTDB</property>
</user>

<user name="user">
    <property name="password">Root_211964</property>
    <property name="schemas">TESTDB</property>
    <!-- 只读 -->
    <property name="readOnly">true</property>
</user>
...

（3）分片规则

逻辑表的分片规则：rule="auto-sharding-long"，默认节点数为 3，当我们的节点数不等于3时，会报错

Caused by:
io.mycat.config.util.ConfigException:
Illegal table conf :
table [ TB_ORDER ] rule function [ rang-long ] partition size : 3 > table datanode size : 2, please make sure table datanode size = function partition size

修改 rule.xml

<!-- 添加defaultNode ，设定默认节点为0 ，不设定就会报错 -->
<function name="rang-long"
         class="io.mycat.route.function.AutoPartitionByLong">
         <property name="mapFile">autopartition-long.txt</property>
         <property name="defaultNode">0</property>
 </function>

修改 autopartition-long.txt，设定分片大小和规则

vim ./conf/autopartition-long.txt

#默认是三个，我们需要删除最后一个，不然就会报错，说节点少了
#K=1000条记录，M=10000条记录，那么下面三个配置就是0~500万的记录会存在数据库节点1的表中，500万~1000万会存在节点2的表中
0-500M=0
500M-1000M=1

该分片规则是用 id 字段判断，存储的数据 id 小于等于 500万存到第一个节点，大于500万小于等于1000万存到第二个节点，如果只有2节点，存储的id大于1000万时，报错。

（4）测试

在两台服务器创建对应的数据库，无需创建表

切换到Mycat的安装目录，执行如下指令，启动Mycat：

# 启动命令
bin/mycat start
# 停止命令
bin/mycat stop

Mycat启动之后，占用端口号 8066。

启动完毕之后，可以查看logs目录下的启动日志，查看Mycat是否启动完成。

tail -f logs/wrapper.log

连接 mycat ，和连接mysql一样（也可以使用navicat）

mysql -h 主机IP -P 8066 -uroot -p密码

在 Mycat 创建表

CREATE TABLE `tb_order` (
  `id` bigint(1) NOT NULL,
  `user_name` varchar(32) DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

5、schema.xml 配置

（1）schema标签

<!-- 逻辑库 -->
<!-- table name 属性使用逗号分割配置多个表,即多个表使用这个配置 -->
<schema name="TESTDB" checkSQLschema="true" sqlMaxLimit="100">
    <!-- 逻辑表 dataNode=分片列表 rule=分片规则 -->
    <table name="tb_order" dataNode="dn1,dn2" rule="auto-sharding-long" />
</schema>

schema 标签用于定义MyCat实例中的逻辑库, 一个MyCat实例中, 可以有多个逻辑库, 可以通过 schema 标签来划分不同的逻辑库。

MyCat中的逻辑库的概念， 等同于MySQL中的database概念, 需要操作某个逻辑库下的表时, 也需要切换逻辑库(use xxx)。

核心属性：

• name：指定自定义的逻辑库库名
• checkSQLschema：在SQL语句操作时指定了数据库名称，执行时是否自动去除；true：自动去除，false：不自动去除
• sqlMaxLimit：如果未指定limit进行查询，列表查询模式查询多少条记录

（2）table标签

table 标签定义了MyCat中逻辑库schema下的逻辑表, 所有需要拆分的表都需要在table标签中定义。

table 标签核心属性：

• name：定义逻辑表表名，在该逻辑库下唯一
• dataNode：定义逻辑表所属的dataNode，该属性需要与dataNode标签中name对应；多个dataNode逗号分隔
• rule：分片规则的名字，分片规则名字是在rule.xml中定义的
• primaryKey：逻辑表对应真实表的主键
• type：逻辑表的类型，目前逻辑表只有全局表和普通表，如果未配置，就是普通表；全局表，配置为global

（3）dataNode标签

<!-- 分片，dataHost=节点主机 -->
<dataNode name="dn1" dataHost="aliyun" database="my_test2" />

dataNode标签中定义了MyCat中的数据节点, 也就是我们通常说的数据分片。一个dataNode标签就是一个独立的数据分片。

核心属性：

• name：定义数据节点名称
• dataHost：数据库实例主机名称，引用自dataHost 标签中name属性
• database：定义分片所属数据库

（4）dataHost标签

<dataHost name="aliyun" maxCon="1000" minCon="10" balance="0"
          writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
    <!-- 心跳 -->
    <heartbeat>select user()</heartbeat>
    <!-- 数据库连接信息,注意此处url参数之间用&amp;取代& -->
    <writeHost host="hostS1" url="jdbc:mysql://120.79.69.164:3306/my_test2?useUnicode=true&amp;characterEncoding=UTF-8&amp;serverTimezone=Asia/Shanghai"
               user="root" password="Root_211964" />

</dataHost>

该标签在MyCat逻辑库中作为底层标签存在, 直接定义了具体的数据库实例、读写分离、心跳语句。

核心属性：

• name：唯一标识，供上层标签使用（dataNode标签）

• maxCon/minCon：最大连接数/最小连接数

• balance：负载均衡策略，取值 0,1,2,3 （读写分离处使用）

• writeType：写操作分发方式

  • 0：写操作转发到第一个writeHost，第一个挂了，切换到第二个；
  • 1：写操作随机分发到配置的writeHost

• dbDriver：数据库驱动，支持native、jdbc

6、rule.xml 配置

rule.xml中定义所有拆分表的规则, 在使用过程中可以灵活的使用分片算法, 或者对同一个分片算法使用不同的参数, 它让分片过程可配 置化。主要包含两类标签：tableRule、Function。

（1）tableRule 标签

<tableRule name="auto-sharding-long">
    <rule>
        <!-- 根据id字段进行分片 -->
        <columns>id</columns>
        <!-- 分片算法，引用Function标签 -->
        <algorithm>rang-long</algorithm>
    </rule>
</tableRule>

（2）function标签

<function name="rang-long"
          class="io.mycat.route.function.AutoPartitionByLong">
    <!-- 关联的可配置参数的外部文件 -->
    <property name="mapFile">autopartition-long.txt</property>
    <property name="defaultNode">0</property>
</function>

7、server.xml 配置

server.xml配置文件包含了MyCat的系统配置信息，主要有两个重要的标签：system、user。

（1）system 标签

对应的系统配置项及其含义，参考资料。

<system>
    <property name="nonePasswordLogin">0</property> <!-- 0为需要密码登陆、1为不需要密码登陆 ,默认为0，设置为1则需要指定默认账户-->
    <property name="ignoreUnknownCommand">0</property><!-- 0遇上没有实现的报文(Unknown command:),就会报错、1为忽略该报文，返回ok报文。
    在某些mysql客户端存在客户端已经登录的时候还会继续发送登录报文,mycat会报错,该设置可以绕过这个错误-->
    <property name="useHandshakeV10">1</property>
    <property name="removeGraveAccent">1</property>
    <property name="useSqlStat">0</property>  <!-- 1为开启实时统计、0为关闭 -->
    <property name="useGlobleTableCheck">0</property>  <!-- 1为开启全加班一致性检测、0为关闭 -->
    <property name="sqlExecuteTimeout">300</property>  <!-- SQL 执行超时 单位:秒-->
    ...
</system>

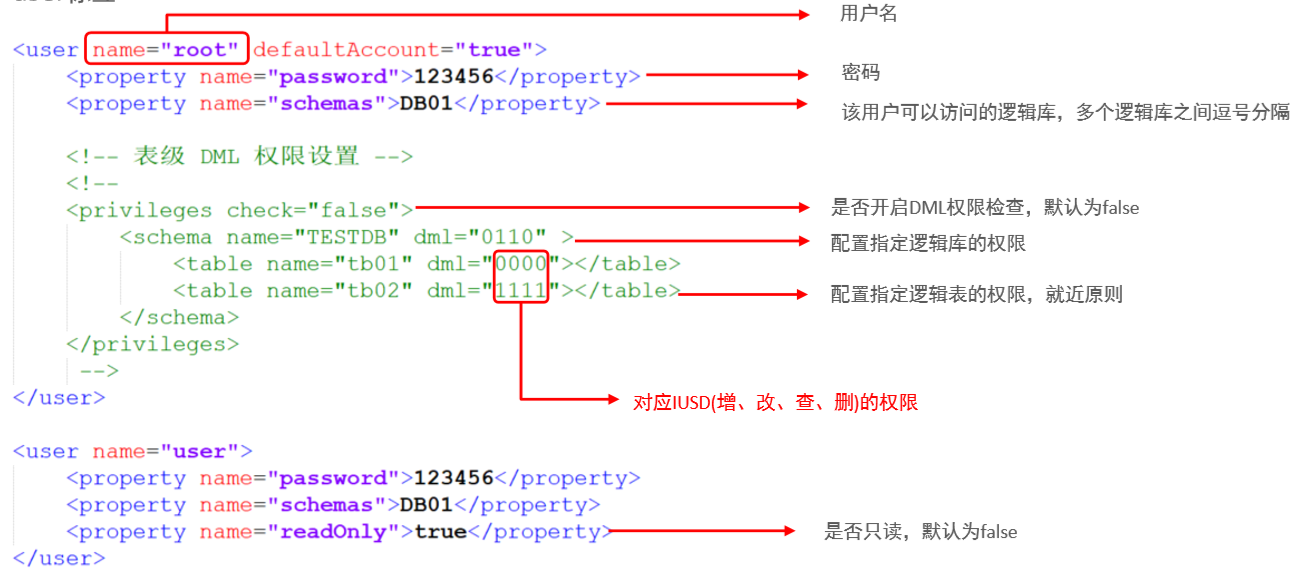

（2）user 标签

配置用户及其权限

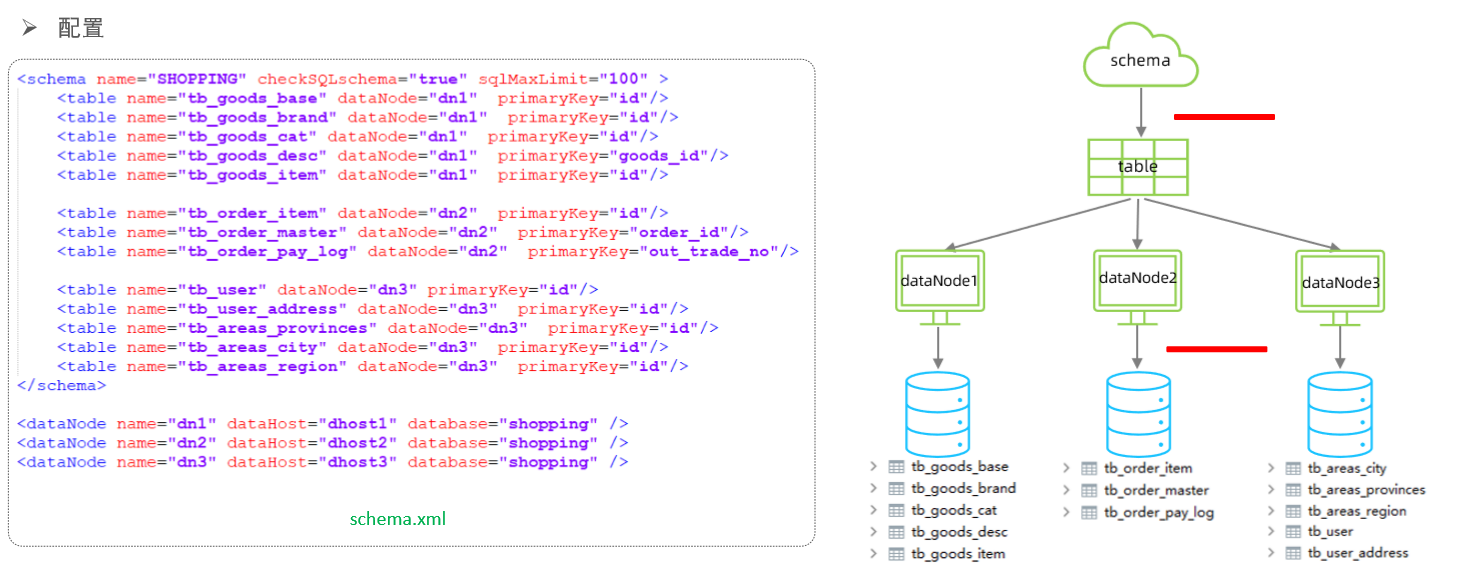

8、垂直分库

（1）基本配置

<!-- =================垂直分库======================================== -->
<schema name="my_test3" checkSQLschema="true" sqlMaxLimit="100">
    <!-- 逻辑表 dataNode=分片列表 rule=分片规则 -->
    <table name="tb_shopping" dataNode="aliyun" primaryKey="id" />
    <table name="tb_address" dataNode="rds" primaryKey="id" />
</schema>

<!-- 分片，dataHost=节点主机 -->
<dataNode name="aliyun" dataHost="aliyun" database="my_test2" />
<dataNode name="rds" dataHost="rds" database="my_test2" />

primaryKey：表的主键，这里不需要 rule 属性，rule 属性时用来定义分片规则的，这里一张表只存在一个数据库，不需要分片

dataHost 标签同上，这里就不写了。

（2）创建表

• 只需在 Mycat 创建表，Mycat 即会将表创建到指定的数据库。

• 创建没有配置的表会报错。

• 表在命令行可以显示全部配置的表，但用 navicat 等工具每次只能展示其中一个mysql数据库中的表，包括mysql节点中未配置的表，navicat刷新一下，有展示的是另一个mysql节点的全部表。好奇怪啊！！！

（3）多表联查

在 Mcat 中使用多表联查时：

• 多张表在同一个分片中，可以执行
• 多张表在不同分片中，不能执行，报错

此时应该将一些多个业务中都会用到的表，如字典表，设置为全局表

（4）配置全局表

<schema name="my_test3" checkSQLschema="true" sqlMaxLimit="100">
    <table name="tb_dict" dataNode="aliyun,rds" primaryKey="id" type="global" />
</schema>

当执行创建表的语句时，会在全局表所配置的所有分片中创建表

对全局表进行插入数据时，也会对所有分片进行插入

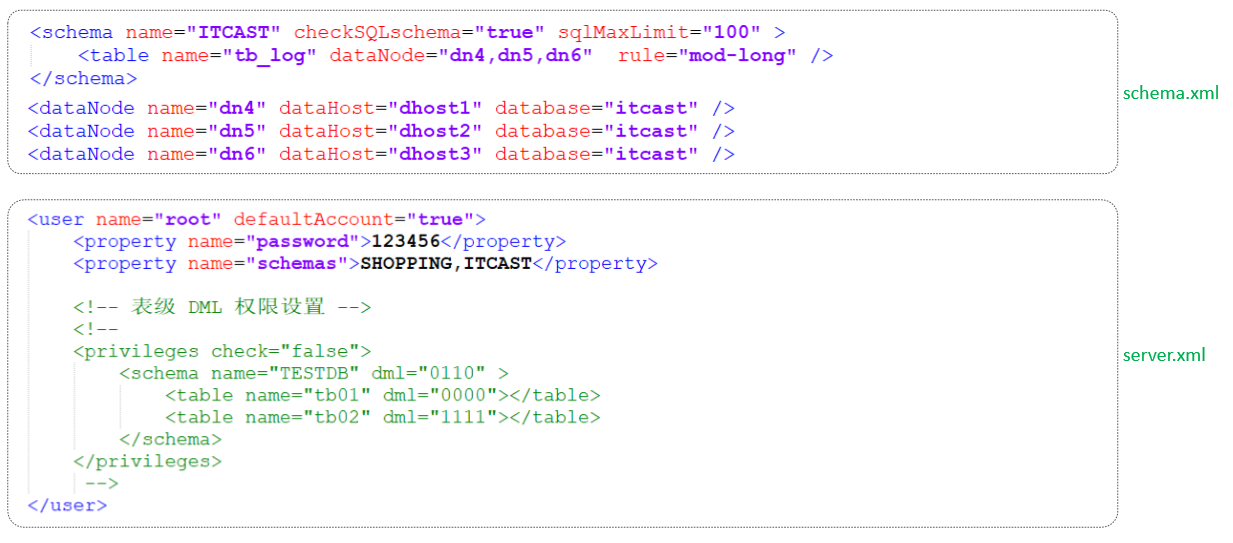

9、水平分表

在业务系统中, 有一张表(日志表), 业务系统每天都会产生大量的日志数据, 单台服务器的数据存储及处理能力是有限的, 可以对数据库表 进行拆分。

定义一个逻辑表，拥有多个节点

水平分表核心是分片规则

配置完启动mycat，需要优先创建数据库

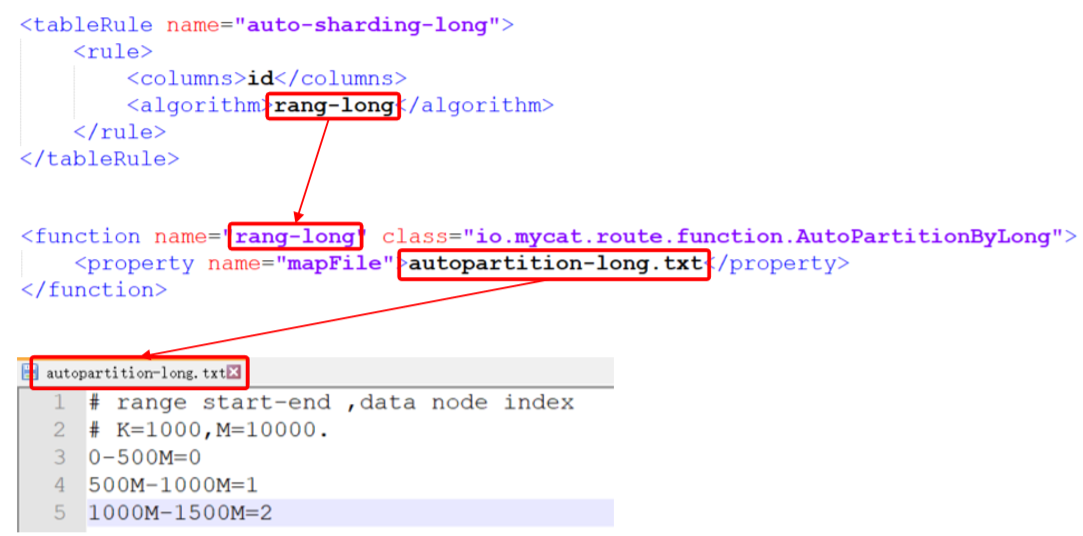

10、分片规则

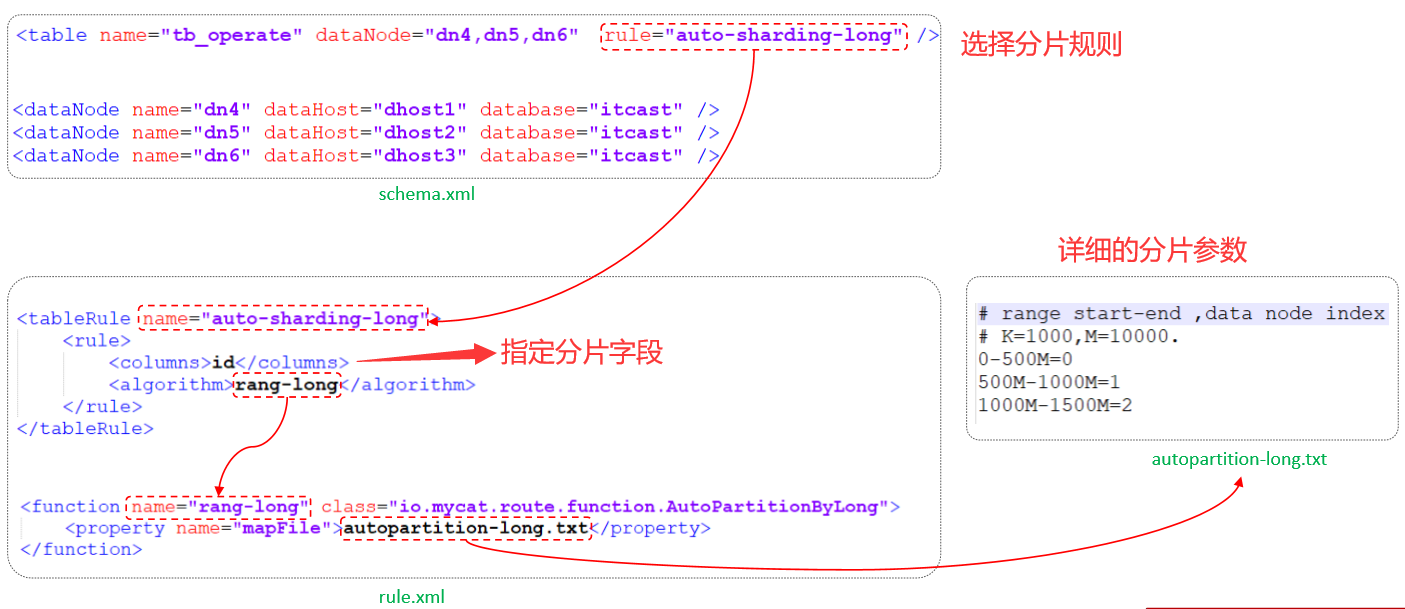

（1）范围分片

根据指定的字段及其配置的范围与数据节点的对应情况， 来决定该数据属于哪一个分片。

注意：只能指定数字类型的字段

如：id 为0到500万存放到第一个节点

500万到1000万存放到第二个节点

1000万到1500万存放到第三个节点

schema.xml 中配置逻辑表

<table name="tb_order" dataNode="aliyun,rds" rule="auto-sharding-long" />

rule.xml 中配置相关分片字段

<tableRule name="auto-sharding-long">
    <rule>
        <columns>id</columns>
        <algorithm>rang-long</algorithm>
    </rule>
</tableRule>

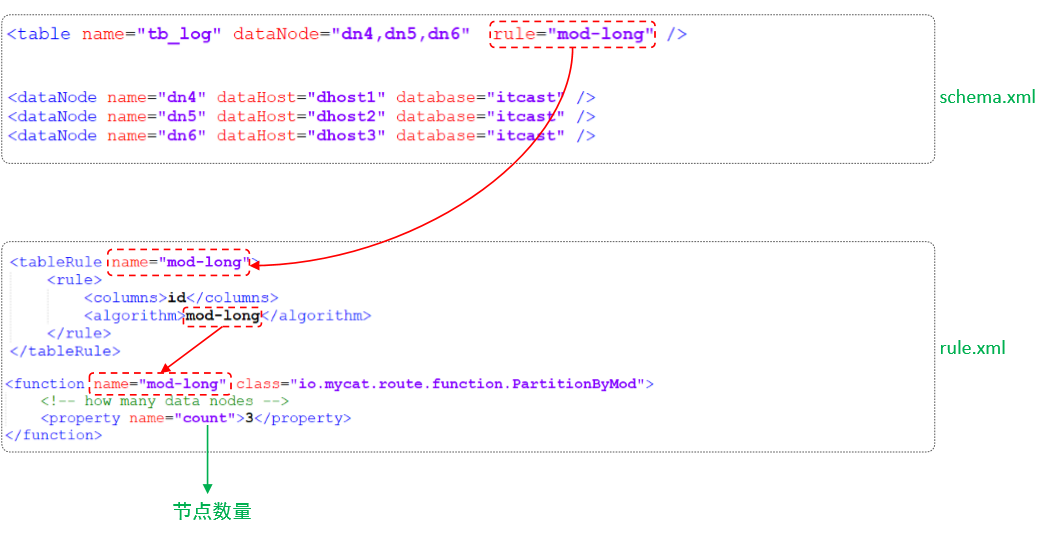

（2）取模

根据指定的字段值与节点数量进行求模运算（分散存储），根据运算结果， 来决定该数据属于哪一个分片。

注意：只能指定数字类型的字段

如：id 为 9，模于 节点数 3，得到结果 0，落在第一个节点

id 为 10，模于 节点数 3，得到结果 1，落在第二个节点

id 为 11，模于 节点数 3，得到结果 2，落在第三个节点

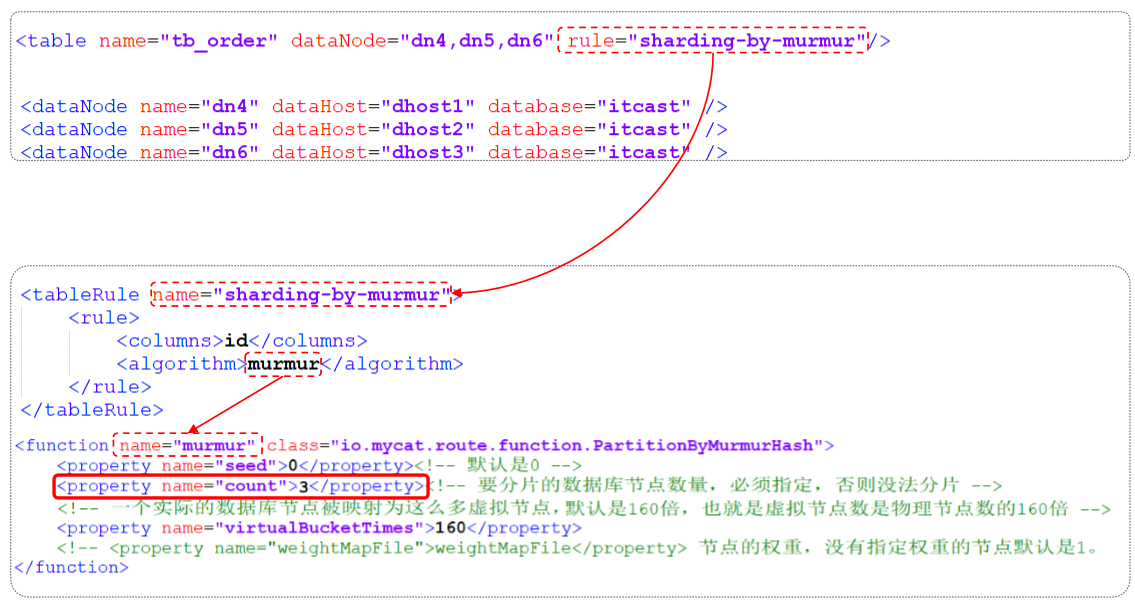

（3）一致性 hash

所谓一致性哈希，相同的哈希因子计算值总是被划分到相同的分区表中，不会因为分区节点的增加而改变原来数据的分区位置。

注意：指定字段不一定要是数字

（4）枚举

通过在配置文件中配置可能的枚举值, 指定数据分布到不同数据节点上, 本规则适用于按照省份、性别、状态拆分数据等业务 。

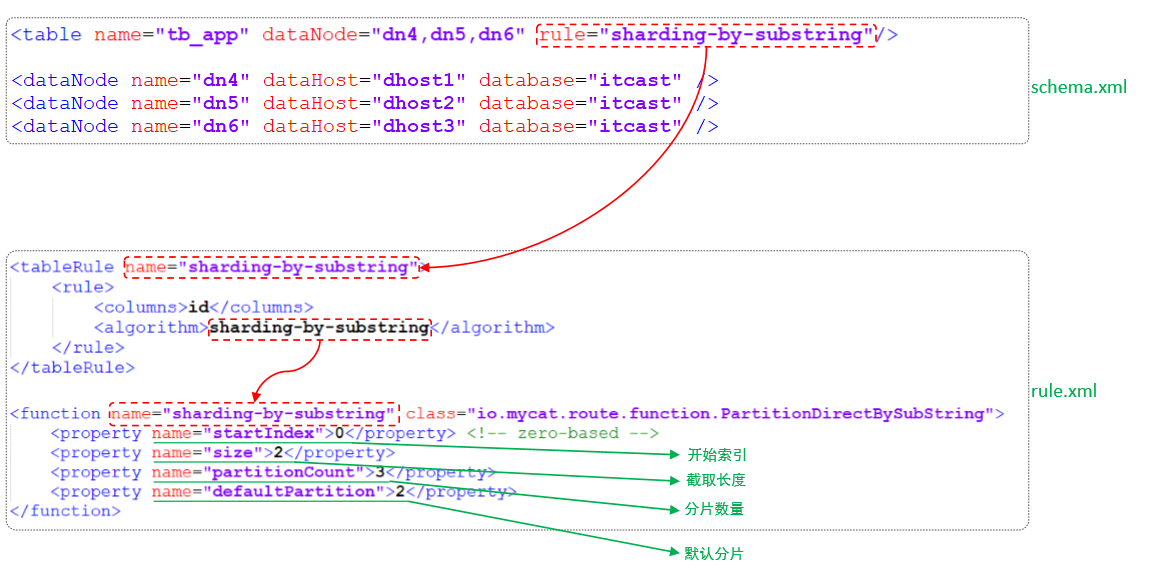

（5）应用指定

运行阶段由应用自主决定路由到那个分片, 直接根据字符子串（必须是数字）计算分片号。

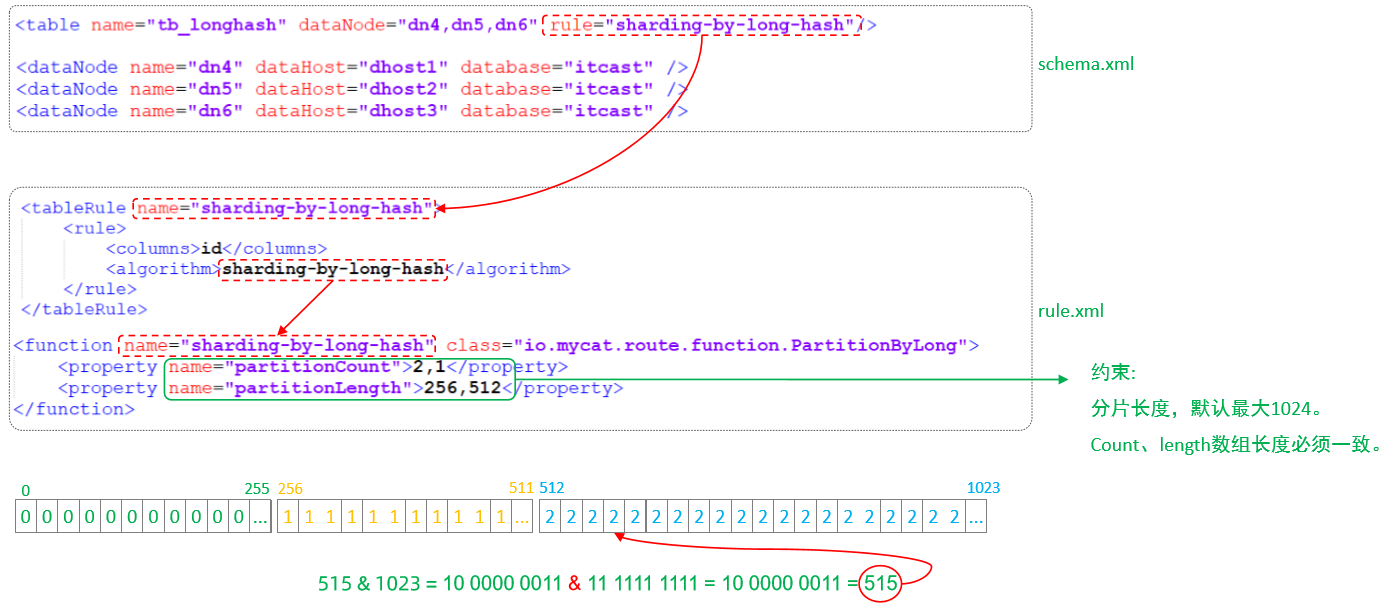

（6）固定分片hash算法

该算法类似于十进制的求模运算，但是为二进制的操作，例如，取id 的二进制低10 位 与 1111111111 进行位& 运算。

0 或 1 和 1 进行 & 运算之后，值为它本身。

特点：

➢ 如果是求模，连续的值，分别分配到各个不同的分片；但是此算法会将连续的值可能分配到相同的分片，降低事务处理的难度。

➢ 可以均匀分配，也可以非均匀分配。

➢ 分片字段必须为数字类型。

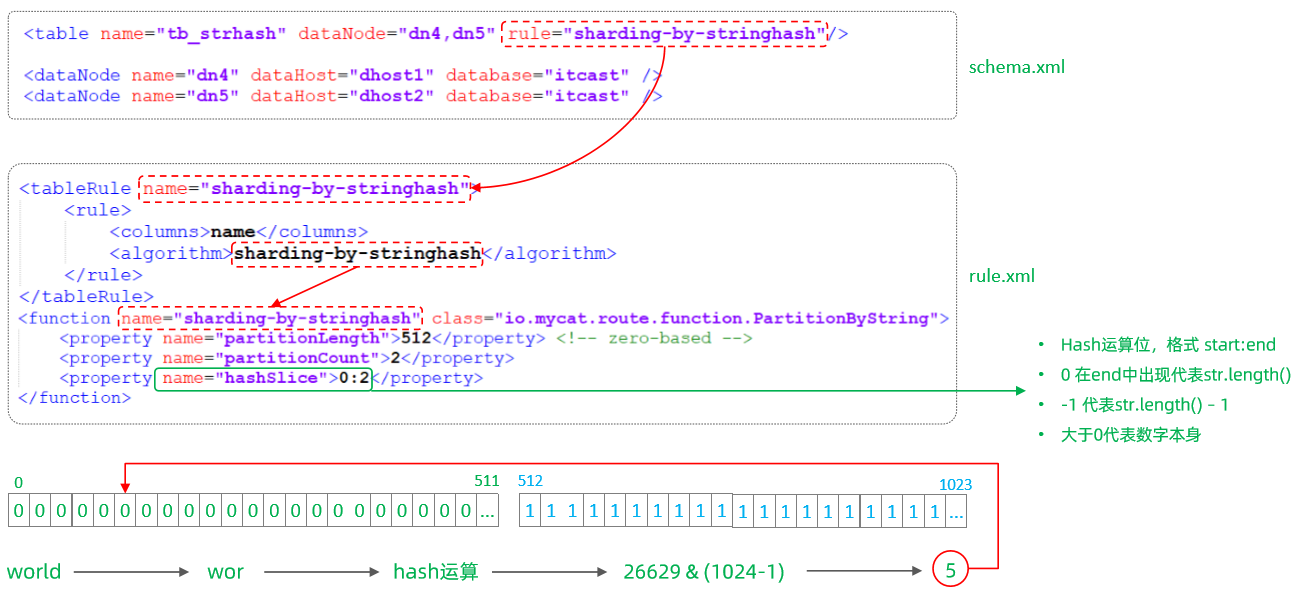

（7）字符串hash解析

截取字符串中的指定位置的子字符串, 进行hash算法，算出分片。

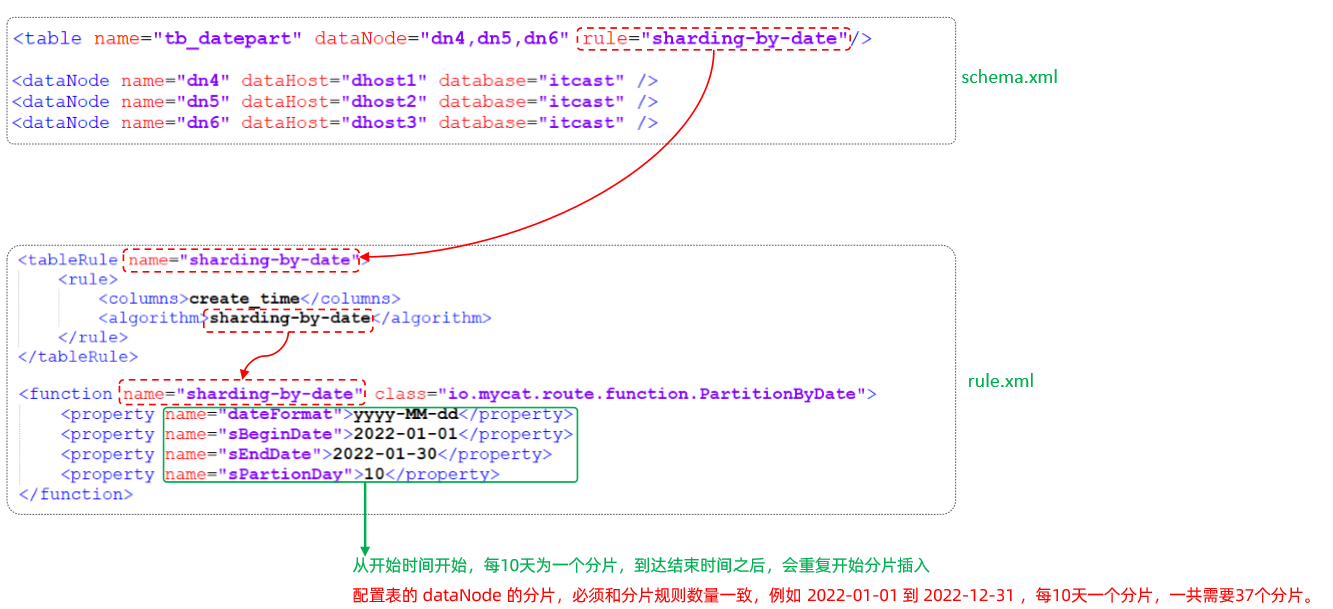

（8）按（天）日期分片

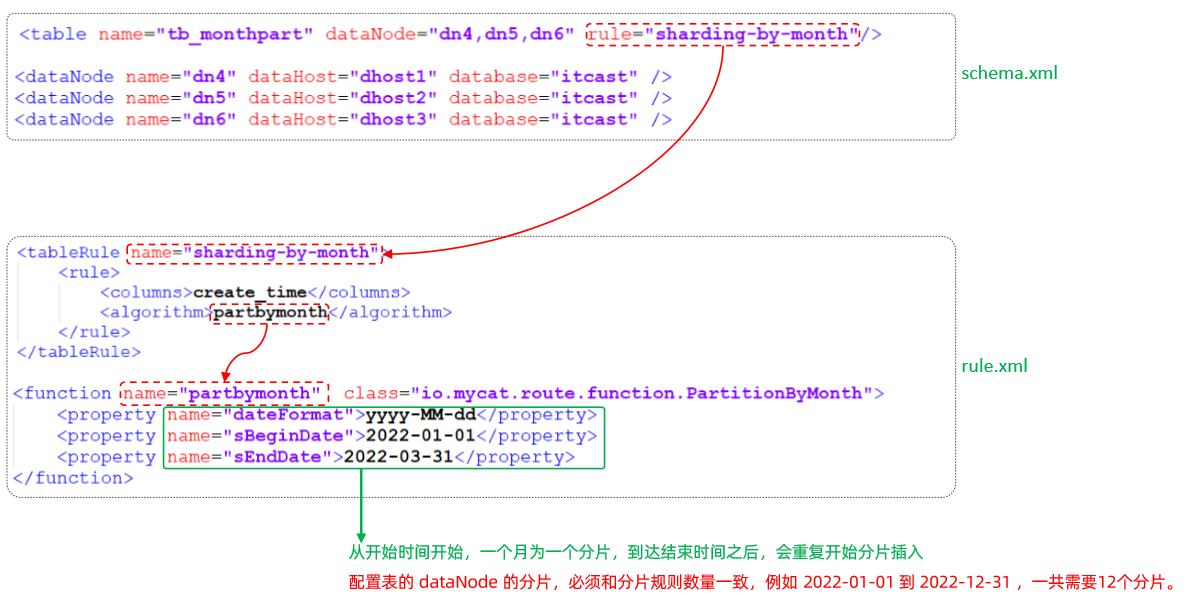

（9）自然月

使用场景为按照月份来分片, 每个自然月为一个分片。

二、MyCat读写分离

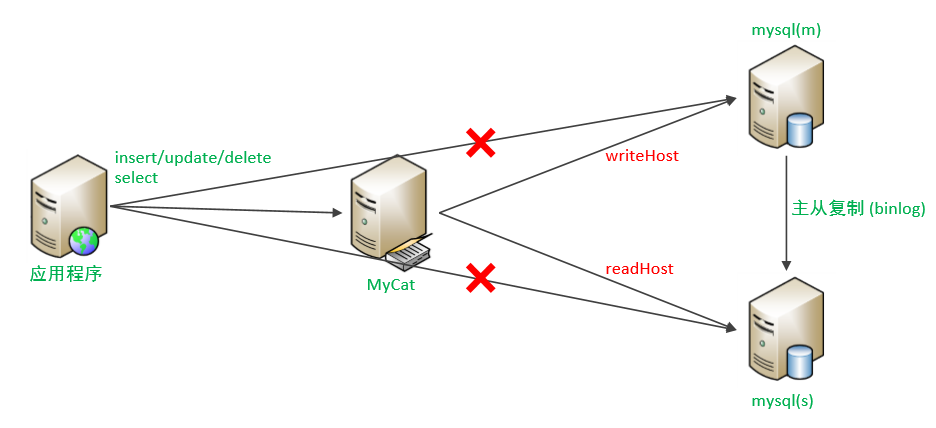

读写分离,简单地说是把对数据库的读和写操作分开,以对应不同的数据库服务器。主数据库提供写操作，从数据库提供读操作，这样能有效 地减轻单台数据库的压力。

通过MyCat即可轻易实现上述功能，不仅可以支持MySQL，也可以支持Oracle和SQL Server。

1、一主一从

搭建方式见主从复制

原理：MySQL的主从复制，是基于二进制日志（binlog）实现的。

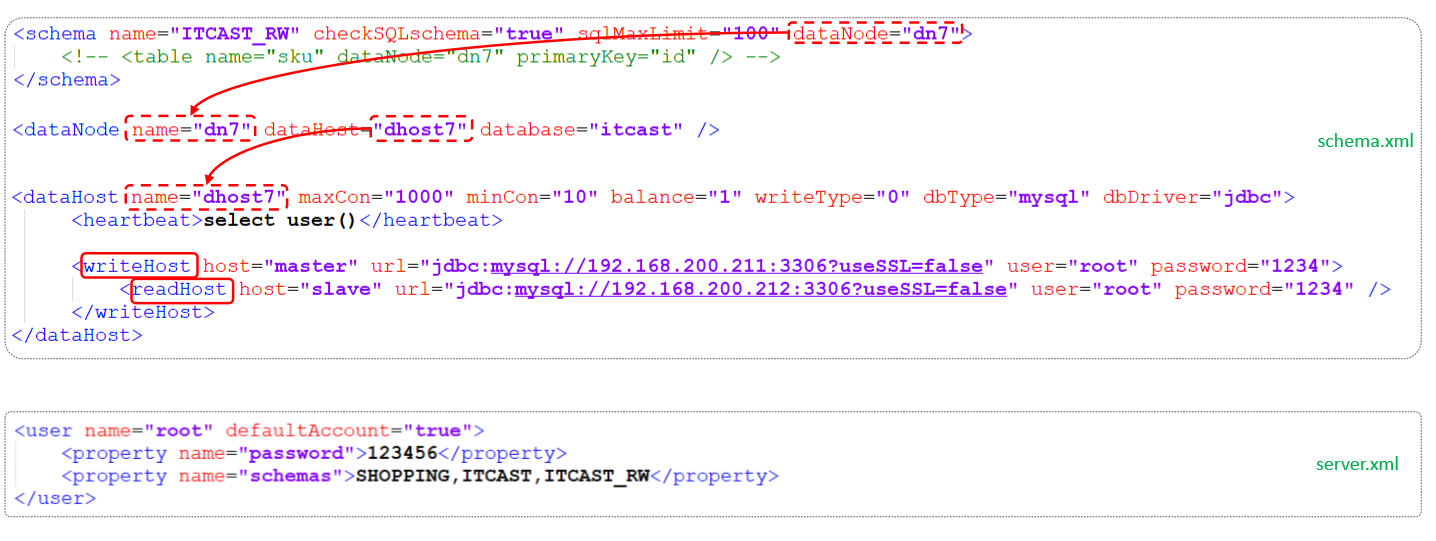

配置：MyCat控制后台数据库的读写分离和负载均衡由schema.xml文件datahost标签的balance属性控制。

需要注意的是 datahost 标签的属性 balance 是用于配置负载均衡策略，目前有如下4种取值

参数值	含义
0	不开启读写分离机制 所有读操作都发送到当前可用的writeHost上
1	全部的 readHost与备用的writeHost 都参与 select语句的负载均衡（主要针对于双主双从模式）
2	所有的读写操作都随机在writeHost、readHost上分发
3	所有的读请求随机分发到writeHost对应的 readHost上执行，writeHost 不负担读压力

1 和 3 为读写分离

配置好以上配置后，即可实现读写分离

问题：主节点Master宕机之后，业务系统就只能够读，而不能写入数据了。

2、双主双从搭建

一个主机Master1 用于处理所有写请求，它的从机 Slave1 和另一台主机Master2 还有它的从机Slave2 负责所有读请求。当 Master1 主机宕机后，Master2 主机负责写请求，Master1 、Master2 互为备机。架构图如下:

其实双主双从根本上是 3 组主从复制：

• 主库1、从库1 — 单向主从
• 主库2、从库2 — 单向主从
• 主库1、主库2 — 双向主从

（1）主库配置

修改配置文件/etc/my.cnf

2 台主库配置有且只有 server-id ，不同

# mysql 服务id，保证整个集群环境中唯一，取值范围：1 到 2的31次方减1，默认为1
server-id=1
# 指定要同步的数据库
binlog-db=db01
#在作为从数据库的时候，有写入操作也要更新二进制日志文件
log-slave-updates

重启数据库

systemctl restart mysqld

两台主库创建账户并授权

# 创建 rewind 用户，并设置密码，%表示该用户可在任意主机连接mysql服务
create user 'rewind'@'%' identified with mysql_native_password by '123456';
# 为 rewind 用户分匹配主从复制权限
grant replication slave on *.* to 'rewind'@'%';

通过指令，查看两台主库的二进制日志坐标

show master status;

字段含义说明：

• file : 从哪个日志文件开始推送日志文件
• position ： 从哪个位置开始推送日志
• binlog_ignore_db : 指定不需要同步的数据库

（2）从库配置

修改配置文件/etc/my.cnf

# mysql 服务id，保证整个集群环境中唯一，取值范围：1 到 2的31次方减1，默认为1
server-id=3

重启后，两台从库配置关联的主库

CHANGE MASTER TO MASTER_HOST='XXX.XXX',MASTER_USER='XXX',MASTER_PASSWORD='XXX',MASTER_LOG_FILE='mysql-bin.000988',MASTER_LOG_POS=386021;

需要注意slave1对应的是master1，slave2对应的是master2。

启动两台从库主从复制，查看从库状态

# 启动 ，8.0.22 之前
start slave;
# 查看状态，8.0.22 之前
show slave status\G

查看系统返回信息中 Slave_IO_Running 和 Slave_SQL_Running 的状态是否为 Yes。

（3）双主同步配置

Master2 复制 Master1，Master1 复制 Master2。

CHANGE MASTER TO MASTER_HOST='XXX.XXX',MASTER_USER='XXX',MASTER_PASSWORD='XXX',MASTER_LOG_FILE='mysql-bin.000988',MASTER_LOG_POS=386021;

启动两台主库库主从复制，查看状态

# 启动 ，8.0.22 之前
start slave;
# 查看状态，8.0.22 之前
show slave status\G

3、双主双从读写分离

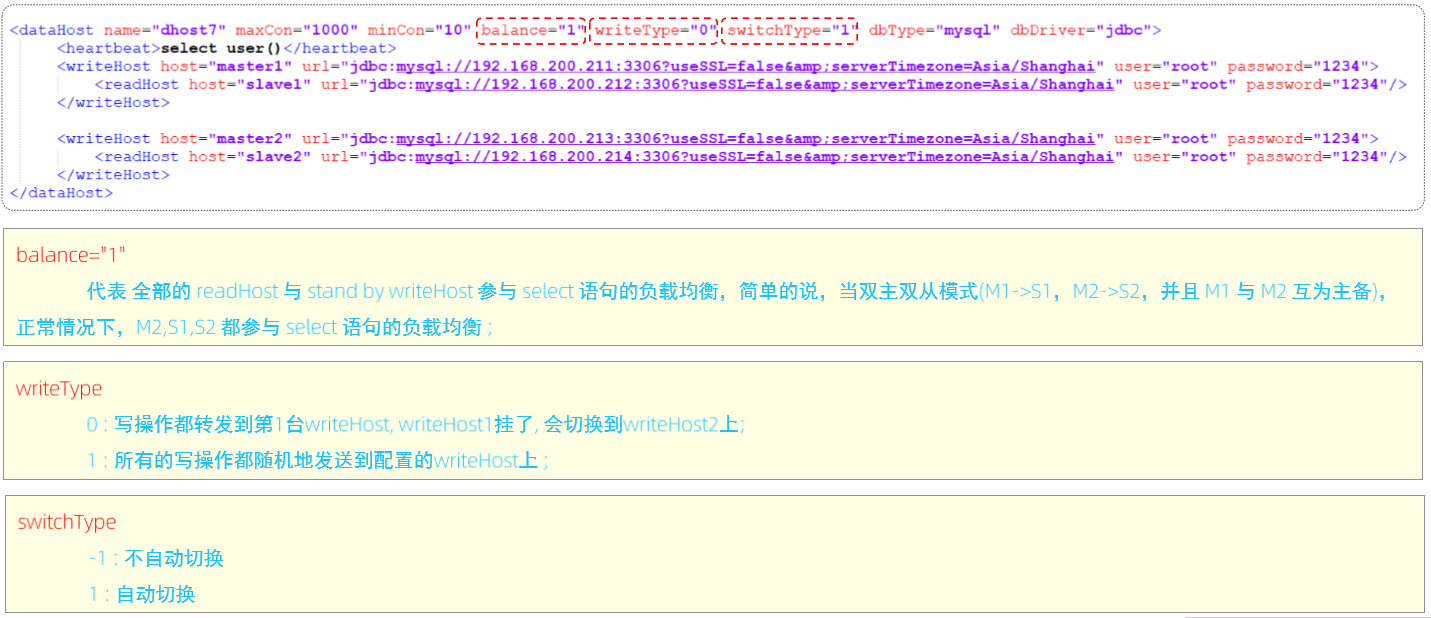

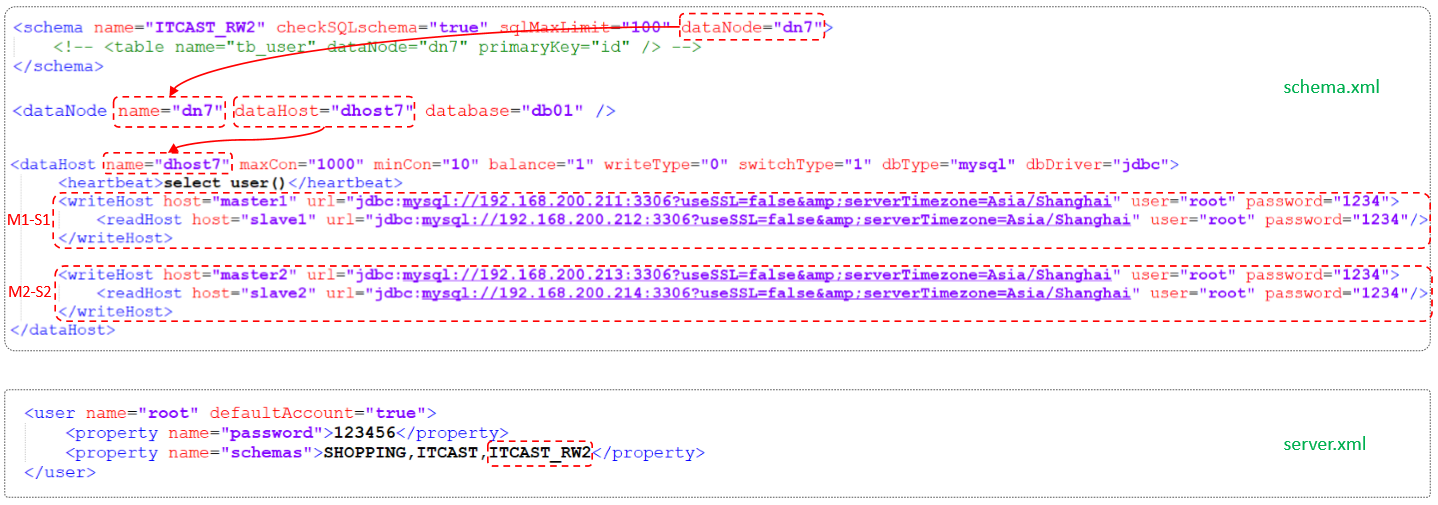

MyCat控制后台数据库的读写分离和负载均衡由schema.xml文件datahost标签的balance属性控制，通过writeType及switchType来完成失 败自动切换的。

登录MyCat，测试查询及更新操作，判定是否能够进行读写分离，以及读写分离的策略是否正确。

当主库挂掉一个之后，是否能够自动切换。
